Приборы относятся к высокоточным измерительным устройствам, позволяющим следить за формами и линейными параметрами изделий, определять фактические отклонения от эталонных размеров деталей. Индикаторы часового типа позволяют контролировать отсутствие параллельности плоскостей, чистоту обработки поверхностей элементов и радиальное биение вращающихся тел.
Широкое применение индикаторов в машиностроении и металлообработке обеспечивает качество выпускаемой продукции. Для решения измерительных и наладочных задач приборы закрепляют на жестких штативах, в зажимах специальных стоек. В противном случае наличие вибраций приведет к значительным погрешностям измерений.
ТЕХРИМ Индикатор час.типа ИЧ 0-10 0,01 с уш., ГОСТ 577-68
Типоразмеры и характеристики индикаторов
Индикаторы часового типа еще называют многооборотными измерительными головками. В результате движения измерительного стержня, основная стрелка совершает несколько оборотов и выдает показания с точностью до сотых долей миллиметра. Стрелка-указатель показывает число оборотов по малой шкале, что соответствует значениям в миллиметрах.
Основными деталями конструкции ИЧ являются:
- цилиндрический корпус с реечно-зубчатым передаточным механизмом;
- измерительный стержень с наконечником из твердого сплава;
- зубчатые колеса малого и большого диаметра;
- пружина измерительного усилия;
- основная стрелка и указатель целого числа оборотов.
ASIMETO Центрирующий индикатор 0,01 мм с набором щупов 4—300 мм
Различие типов приборов определяется формой и расположением измеряющего стержня. Выпускают модели с параллельным, торцевым и рычажно-зубчатым механизмом штанги. Точность измерений индикаторов составляет 0,01 мм, диапазон значений – от 0 до 100 мм. Цифровые измерительные головки отличают:
- большая точность измерения до 0,001 миллиметра;
- меньший рабочий диапазон в пределах 0÷50 мм;
- электронное счетное устройство с жидкокристаллическим дисплеем.
К преимуществам измерительных головок относится высокая точность, скорость измерения, возможность применять совместно с измерительными скобами, нутромерами, аналогичными средствами измерения. Кроме того, цифровые приборы в сочетании с вычислительной техникой обеспечивают автоматизацию процесса.
К недостаткам можно отнести невысокую прочность к механическим ударам, неустойчивую работу в холодных помещениях элементов питания цифровых индикаторов.

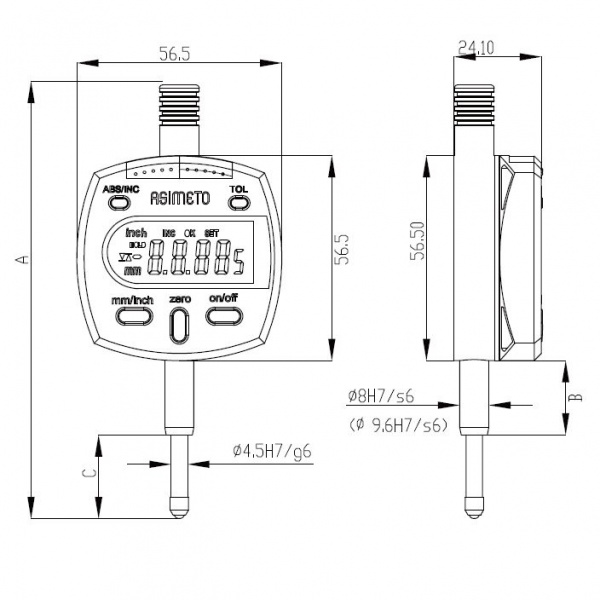

ASIMETO Измерительная головка цифровая 0,01 мм, 0-12,5 мм 0-0.5
Где купить индикаторы часового типа?
Интернет-магазин Респотек предлагает приобрести индикаторы часового типа от российской компании ТЕХРИМ, немецкого бренда ASIMETO, тайваньской фирмы JTC Auto Tools и другие. Также купить инструменты по выгодной цене можно в фирменных салонах города Екатеринбурга. Качество продукции отвечает требованиям межгосударственного стандарта ГОСТ 577-68 и подтверждено сертификатами соответствия РФ.
