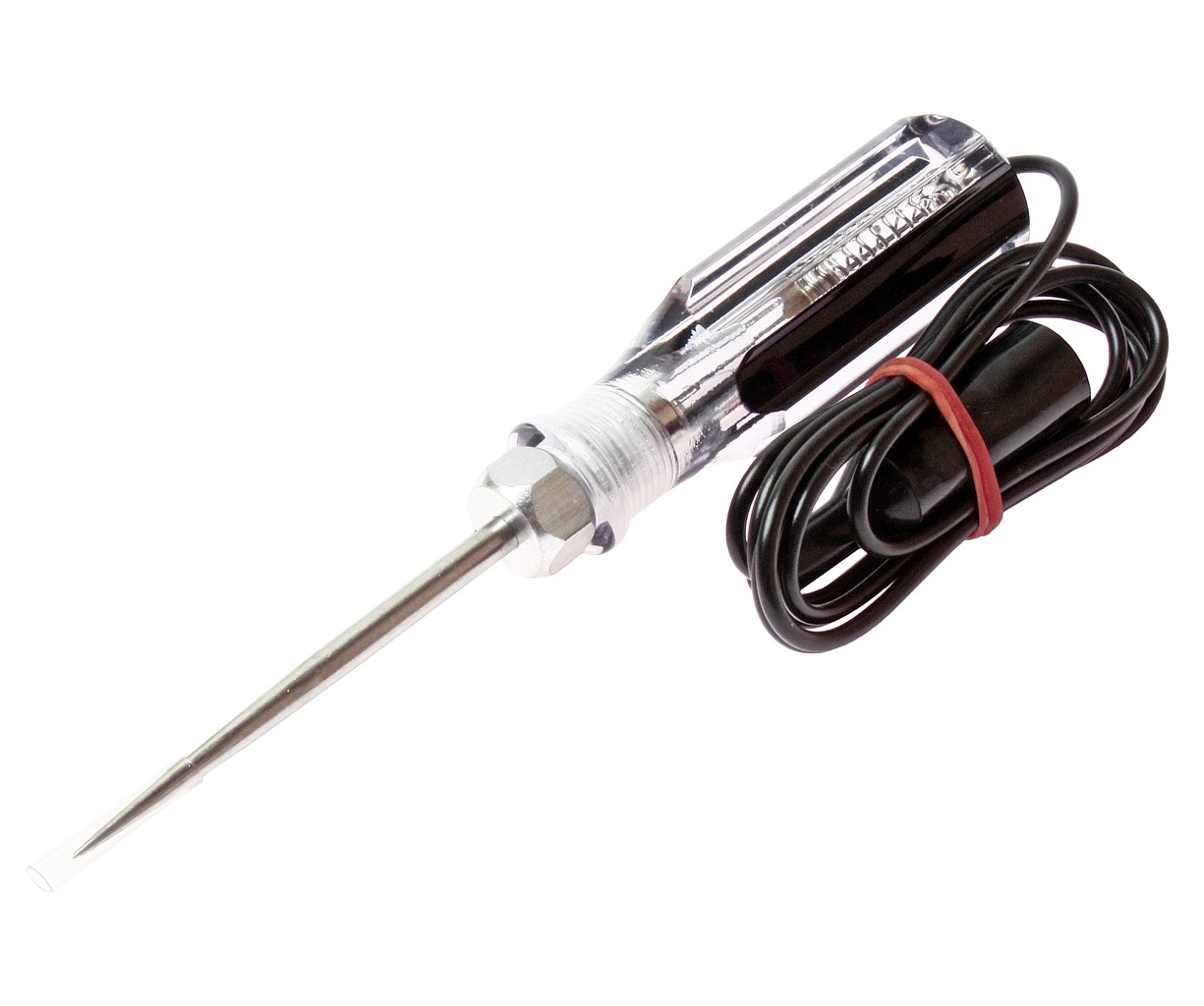

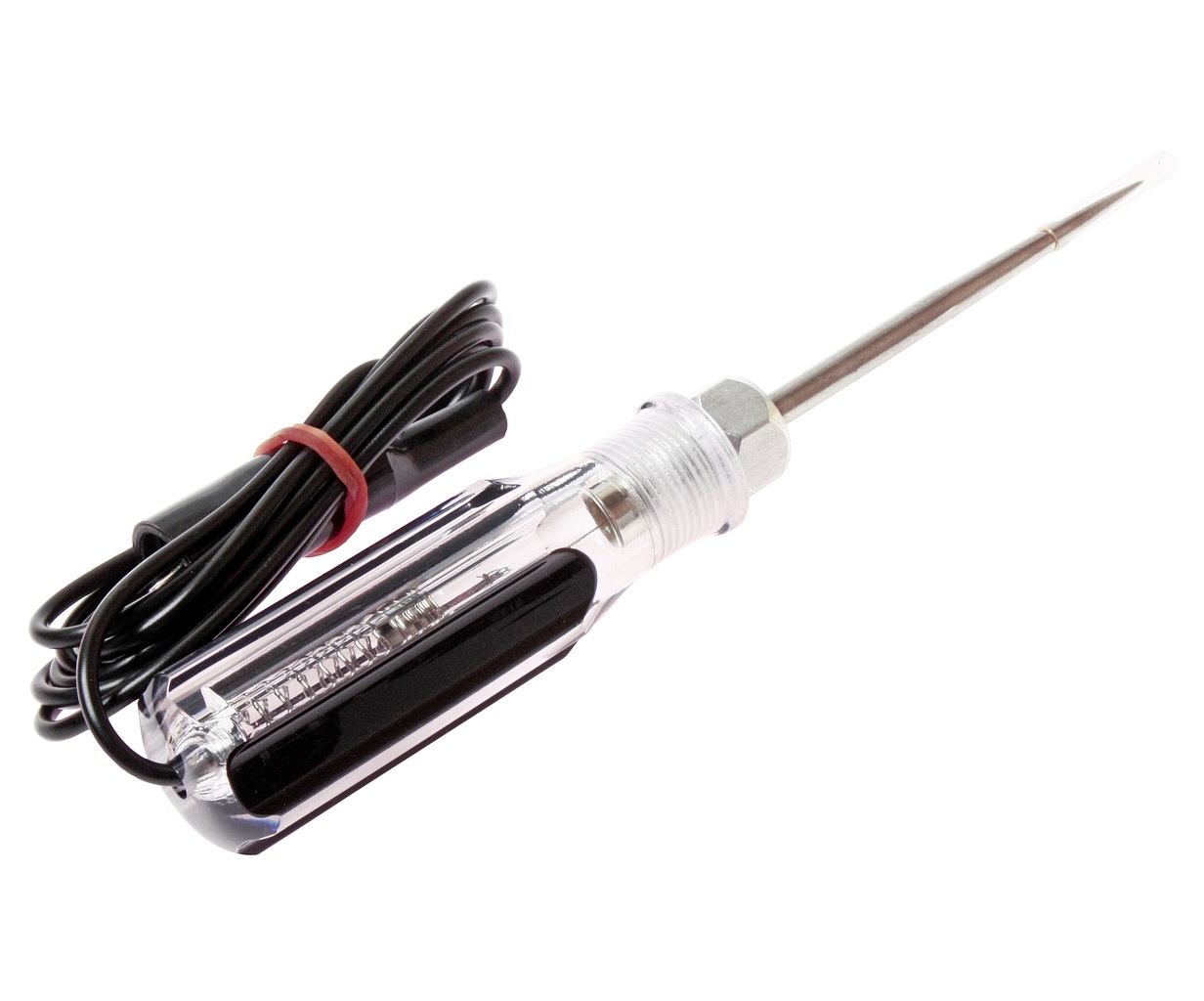

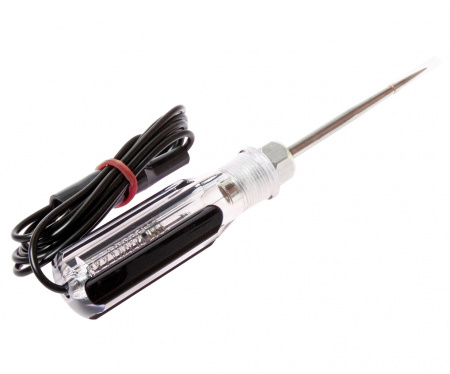

Описание JTC-1704:
Используется для обнаружения обрывов, коротких замыканий, теста предохранителей, реле и т.п.
Применяется для тестирования напряжения 6, 12, 24В.
Измерительный щуп длиной 75 мм оснащен защитным колпачком.
Провод длиной 120 см с зажимом типа "крокодил".
Удобен и безопасен при использовании.
Применение JTC-1704:
Применяется для проверки электрического и электронного оборудования, как на легковых, так и на грузовых автомобилях.
Прибор предназначен только для применения, описанного в руководстве по обслуживанию. другие виды не допускаются, они могут привести к несчастным случаям или повреждению прибора. В результате такого применения утрачиваются все гарантии и гарантийные права пользователя по отношению в изготовителю.
Порядок работы:
Проверка наличия напряжения.
Проверка аккумулятора.
Проверка фар.
Порядок работы:
-
Проверка наличия напряжения:
Присоедините пружинный зажим к корпусу (чистой поверхности автомобиля). Корпус - всегда отрицательный заряд.
Контрольный электрод индикатора приложить к проверяемому элементу, например, к предохранителю, аккумулятору, контрольным зажимам и т.д. При наличии напряжения загорится светоизлучающий светодиод.
-
Проверка аккумулятора:
Присоедините пружинныий зажим к отрицательному полюсу аккумулятора, а испытательниый щуп индикатора к положительному полюсу. При наличии напряжения загорится светоизлучающий светодиод.
-
Проверка фар:
Присоедините пружинный зажим к корпусу автомобиля, а испытательный щуп индикатора к патрону лампы накаливания. При наличии напряжения загорится светоизлучающий светодиод.
