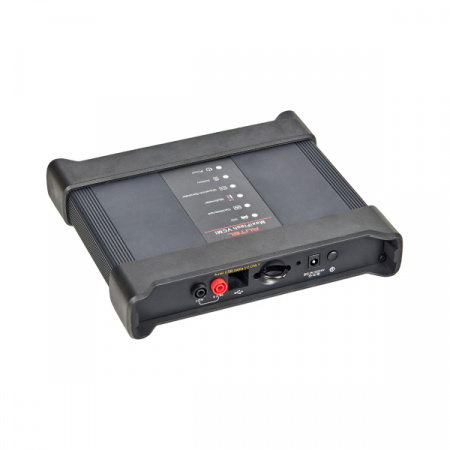

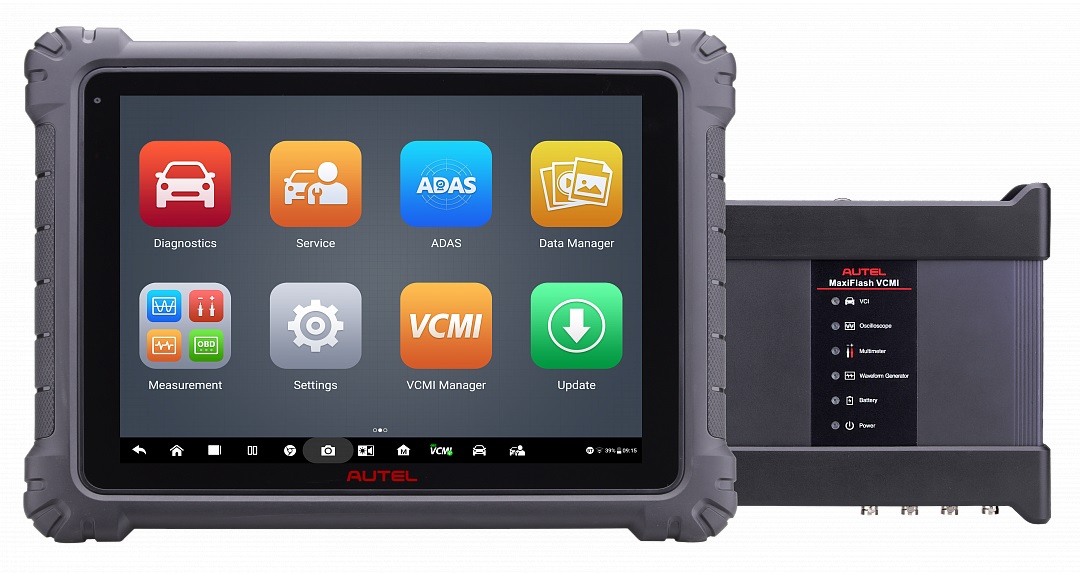

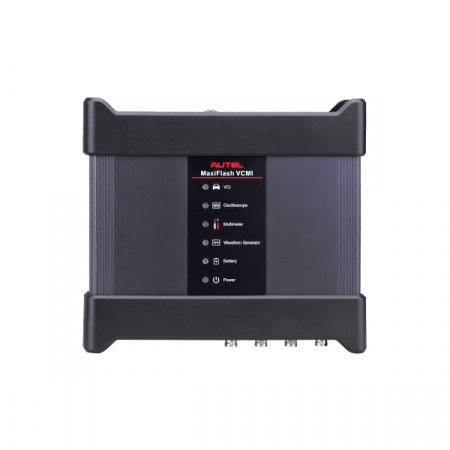

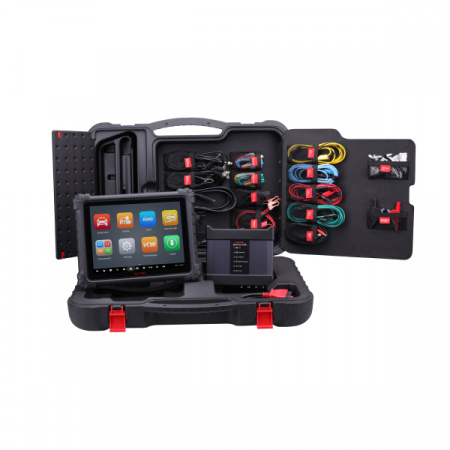

Сканер диагностический Autel MaxiSys Ultra, измерительный модуль, J2534, DoIP, D-PDU

Функциональные особенности MaxiSys Ultra

1. Поддержка специализированных функций:

• офлайн-кодирование и программирование ECU;

• онлайн-кодирование и программирование ECU;

• инженерные функции кодирования ECU;

• Cloud BackUp — функции сохранение кодировочных данных (конфигурация);

• OEM-диагностика J2534.

2. Поддержка расширенных функций диагностики:

• ведомый поиск неисправностей;

• тест-блоки с интегрированными функциями осциллографа, мультиметра и генератора сигналов;

• проверка шин CAN — CAN BUS CHECK;

• топология блоков управления на автомобиле.

3. Информационная поддержка:

• топология шин;

• онлайн-база TSB или технические бюллете

• советы по ремонту;

• Repair Assist — интеллектуальный помощник по ремонту;

• интеграция с базой данных по ремон

• ни;

• анализ кодов неисправностей;ту и обслуживанию Haynes PRO FULL Electronics.

4. Обучение:

• офлайн-обучение на базе лаборатории BrainStorm;

• онлайн-курсы по базовой диагностике Autel;

• онлайн-курсы по специализированным функциям MaxiSys.

Характеристики MaxiSys Ultra

Операционная система: Android 7.0

Процессор: Samsung Exynos8895V octa-core Processor (2.3GHz Quad-core Mongoose + 1.7GHz Quad-core A53)

Память: 4 Гб RAM и 256 Гб встроенной памяти

Дисплей: 12,9" дисплей Retina с разрешением 2732X2048 и емкостным сенсорным экраном

Связь: WiFix2 (802.11 a/b/g/n/ac 2x2 MIMO), BT v.2.1 + EDR, GPS, USB 2.0 (Two USB HOST Type A, one USB mini device), HDMI 2.0, SD карты (до 256Гб)

Камера: основная 16.0 мегапикселей с автофокусом и вспышкой, фронтальная 5 мегапикселей

Сенсоры: Датчик наружного света, G-сенсор

Питание и батарея: 3.7V/18000 mAh литий-полимерная батарея, энергопотребление DC/12V/3A

Аудио вход/выход: микрофон, двойные колонки, 3-полосный 3,5 мм стерео / стандартный разъем для гарнитуры

Входное напряжение: DC/12V/3A

Рабочая температура: от 0 °C до +50 °C

Температура хранения: от -20 °C до +60 °C

Габариты: 366.5 мм x 280,9 мм x 34 мм

Вес: 2,18 кг

Протоколы: DoIP, PLC J2497, ISO-15765, SAE-J1939, ISO-14229 UDS, SAE-J2411 Single Wire Can (GMLAN), ISO-11898-2, ISO-11898-3, SAE-J2819 (TP20), TP16, ISO-9141, ISO-14230, SAE-J2610 (Chrysler SCI), UART Echo Byte, SAE-J2809 (Honda Diag-H), SAE-J2740 (GM ALDL), SAE-J1567 (CCD BUS), Ford UBP, Nissan DDL UART with Clock, BMW DS2, BMW DS1, SAE J2819 (VAG KW81), KW82, SAE J1708, SAE-J1850 PWM (Ford SCP), SAE-J1850 VPW (GM Class2)

Характеристики осциллографа

Количество каналов: 4

Полоса пропускания: 20 МГц

Максимальная частота дискретизации: 1 или 2 канала; 80 Мвыб/с*, 3 или 4 канала; 20 Мвыб/с*

Диапазоны изменения входных сигналов (весь диапазон): ±50 мВ ... ±200 В

Чувствительность: 10 мВ/дел ... 40 В/дел

Входная связь: Переменный/постоянный ток

Входной импеданс: 1 MОм при параллельном конденсаторе 25пФ

Разрешение по вертикали: 12 бит

Буферная память: 32 МБ, распределяется между активными каналами

Диапазоны временной развертки: 100 нс/дел ... 1000 с/дел

Подключение: USB 2.0, Wi-Fi

Максимальная дальность связи по каналу: Wi-Fi, До 29,4 м (98 футов)

Точность по постоянному току: ±1 % от всей шкалы

Диапазон относительной влажности при хранении: 5 % ... 95 % без конденсации

Характеристики мультиметра

Диапазон напряжений: Постоянное напряжение 200 В

Переменное напряжение: 200 В RMS

Диапазон сопротивления: 1 Ом ... 10 МОм

Диод: 2 В

Диапазон частот: 1 Гц ... 1 МГц

Диапазон коэффициента заполнения: 1 % ... 99 %

Диапазон ширины импульсов: 1 мкс ... 1000 мс

Диапазон токов: 0 А ... 65 А (токоизмерительные клещи 65 А), 0 А ... 650 А (токоизмерительные клещи 650 А)

Характеристики генератора сигналов

Диапазон напряжений: 0,1 В ... 12 В

Частотный выход: 1 Гц ... 30 кГц

Диапазон коэффициента заполнения: 1 % ... 99 % (1 Гц ... 30 кГц)
