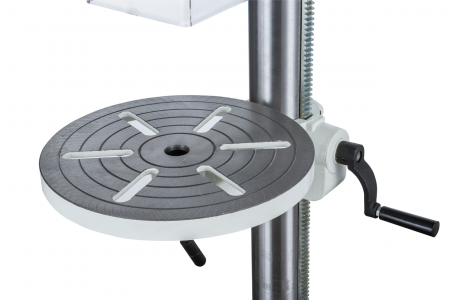

Массивный чугунный стол круглой формы имеет радиальные прорези для установки тисков (поставляются в комплекте) и может вращаться вокруг своей оси. Поворотный кронштейн обеспечивает наклон в обе стороны для сверления под углом и регулируется по высоте при помощи зубчато-реечного механизма. Рабочая область с прорезями есть и на основании станка, что позволяет работать от него, в этом случае расстояние до шпинделя будет достигать 1244 мм. Колонна, кронштейны, стол и прочие образующие конструкцию детали выполнены массивно и прочно, с расчетом на большие усилия при подаче сверла.

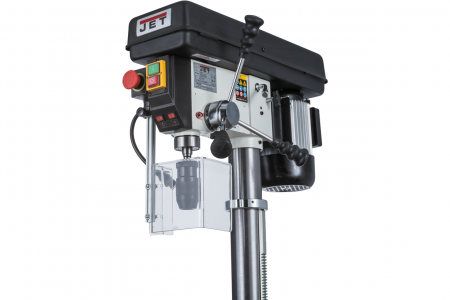

Ход пиноли контролируют по лимбу, совмещенному с регулируемым концевым ограничителем. Стандартный, поставляемый в комплекте, патрон – быстрозажимной, стандарт его посадки на
-
Массивный чугунный стол круглой формы имеет радиальные прорези для установки тисков (поставляются в комплекте) и может вращаться вокруг своей оси. Поворотный кронштейн обеспечивает наклон в обе стороны для сверления под углом и регулируется по высоте при помощи зубчато-реечного механизма. Рабочая область с прорезями есть и на основании станка, что позволяет работать от него, в этом случае расстояние до шпинделя будет достигать 1244 мм. Колонна, кронштейны, стол и прочие образующие конструкцию детали выполнены массивно и прочно, с расчетом на большие усилия при подаче сверла.
-
Ход пиноли контролируют по лимбу, совмещенному с регулируемым концевым ограничителем. Стандартный, поставляемый в комплекте, патрон – быстрозажимной, стандарт его посадки на оправку В16, отверстие шпинделя – под конус МК-2. Привод от мотора производится через двухступенчатую (с промежуточным шкивом) ременную передачу, которая позволяет выбрать одну из 12 скоростей.
-

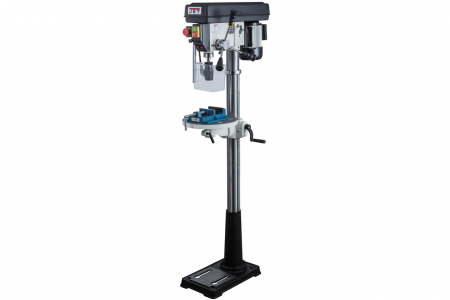

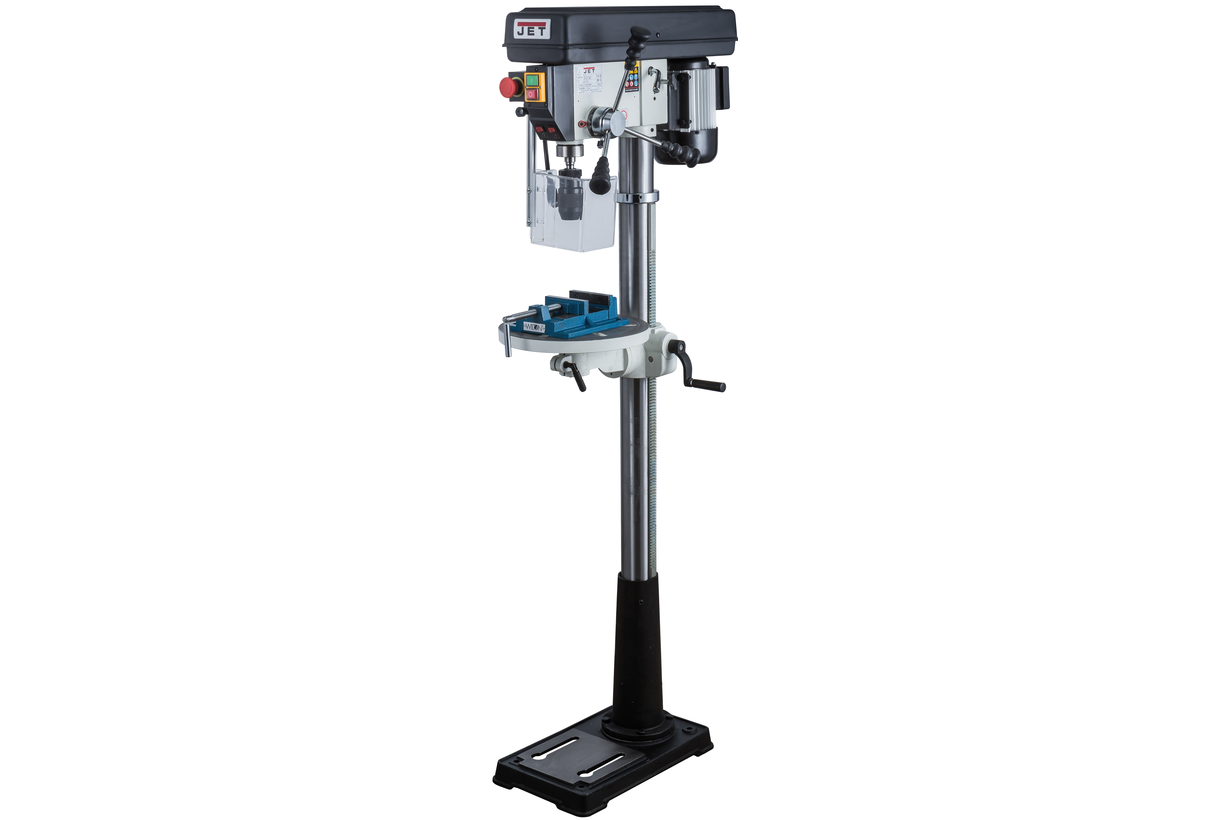

Данный станок имеет прочную, простую и надежную конструкцию, которая обеспечивает высокую надежность, долговечность и точность в работе, как при бытовом, так и при профессиональном режиме эксплуатации.
Особенности:
-
Регулируемый ограничитель глубины сверления
-
Контроль глубины сверления по лимбу
-
12-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
-
Рабочий стол из чугунного литья
-
Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
-
Регулировка наклона рабочего стола
-
Поворотный рабочий стол
-
Быстрозажимной сверлильный патрон
Характеристики:
-
Напряжение, В 230
-
Потребляемая мощность, кВт 0,55 кВт
-
Частота вращения шпинделя на холостом ходу, об/мин 250-2500 об/мин
-
Максимальный диаметр зажима для сверл, мм 16 мм
-
Ход пиноли шпинделя, мм 80 мм
-
Конус шпинделя/ посадка патрона MK-2/ B16
-
Вылет шпинделя, мм 169 мм
-
Расстояние шпиндель-стол, мм 760 мм
-
Расстояние шпиндель основание, мм 1244 мм
-
Диаметр рабочего стола, мм 300 мм
-
Угол наклона рабочего стола, мм 0-45º
-
Длина, мм 625
-
Ширина, мм 395
-
Высота, мм 1587
-
Масса, кг 50
